針對防靜電吸塑托盤的外包裝方案，需綜合考慮防靜電性能、物理防護、密封性及成本效益。以下是一套系統化的解決方案

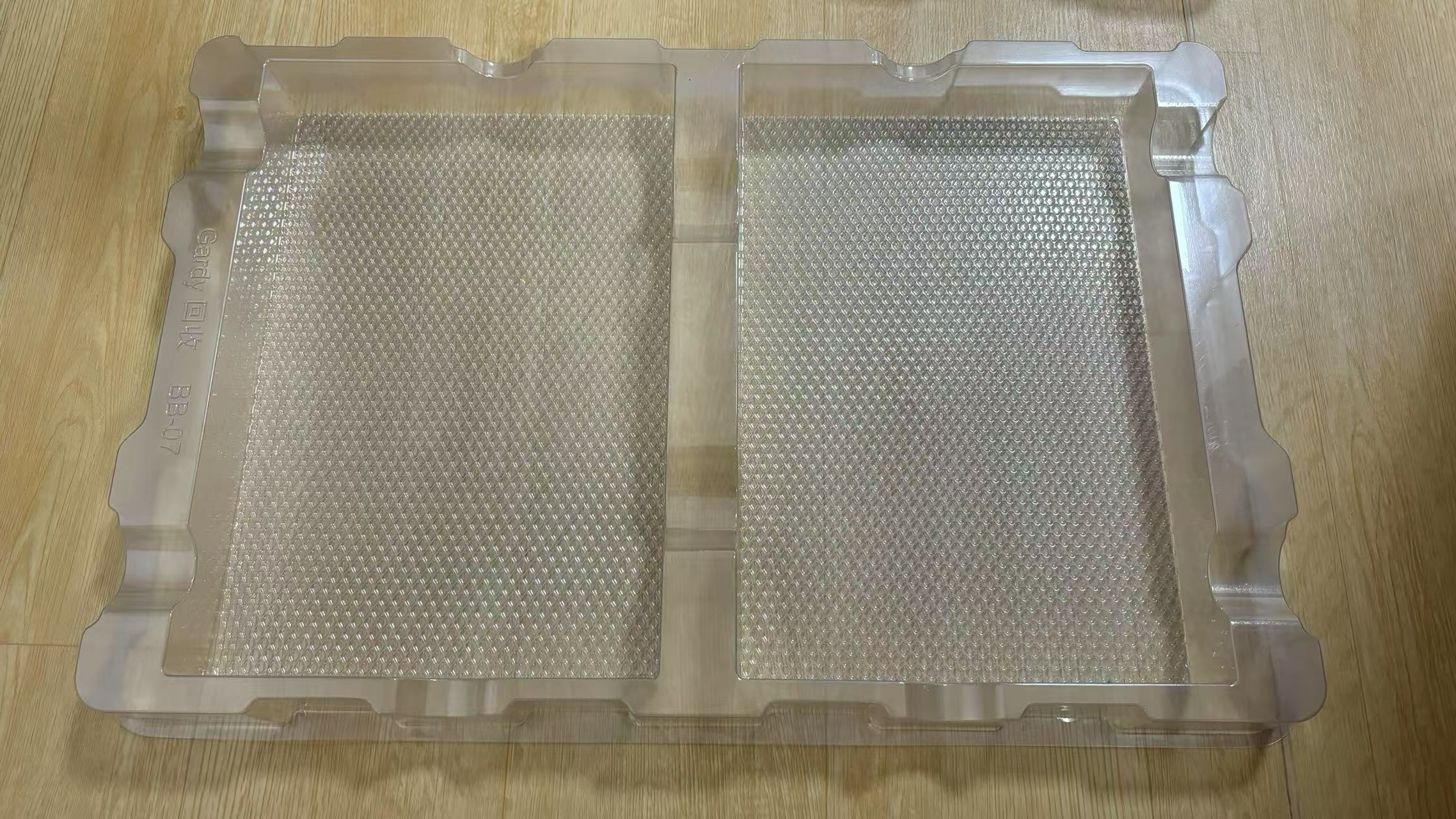

一、防靜電吸塑托盤設計

1. 材質選擇

   • 基材：采用防靜電改性材料（如PP、PETG、導電PE），表面電阻值控制在 ${10}^6～{10}^9\mathrm{\Omega }$。

   • 工藝：通過添加碳纖維、抗靜電劑或表面噴涂防靜電涂層（如水性防靜電漆）增強效果。

   • 認證：符合ESD S20.20、IEC 61340-5-1等標準，確保抗靜電穩定性。

2. 結構設計

   • 定制化腔體：根據產品形狀設計凹槽，固定元器件避免移位，減少運輸摩擦。

   • 分層堆疊：支持多層托盤嵌套，層間嵌入防滑膠墊或卡扣結構，防止滑動。

   • 邊緣加固：加厚托盤邊緣及角落，提升抗壓性（承重建議≥15kg）。

二、外包裝配套方案

1. 初級防護層

   • 防靜電袋：包裹吸塑托盤，選用屏蔽型鋁箔袋（≥0.1mm厚）或透明PE防靜電袋，靜電衰減時間＜2秒。

   • 填充材料：使用防靜電氣泡膜（表面電阻 ${10}^8～{10}^{11}\mathrm{\Omega }$）或防靜電EPE珍珠棉填充空隙。

2. 次級包裝容器

   • 防靜電周轉箱：采用導電PP材質，搭配金屬接地條，適合車間周轉。

   • 瓦楞紙箱：選用B-flute或E-flute防靜電紙箱（內層涂覆防靜電劑），外箱標注ESD標識。

   • 金屬箱：針對高價值精密元件，使用接地鐵箱，內部嵌入吸塑托盤+防震泡沫。

3. 密封與干燥

   • 真空封裝：對濕敏元件（MSD Level 2以上）使用真空鋁箔袋+濕度指示卡。

   • 干燥劑：放置5A型分子篩干燥劑（用量按包裝體積計算，如10g/m3）

三、防護性能強化措施

• 防震設計：在紙箱內壁添加蜂窩紙板或懸掛緩沖彈簧，通過ISTA 3A模擬運輸測試。

• 防塵防潮：使用熱封膠帶密封袋口，濕度控制＜60%RH（可內置溫濕度記錄儀）。

• 靜電監控：在包裝線設置靜電腕帶接地樁+離子風機，消除操作過程中的靜電荷

四、測試與驗證

1. 關鍵測試項

   • ESD測試：使用靜電發生器模擬±15kV接觸放電，驗證屏蔽性能。

   • 機械測試：按ISTA 1A標準進行跌落測試（高度根據產品重量調整，如30cm/5kg）。

   • 環境測試：-40℃~70℃高低溫循環，驗證材料穩定性。

2. 認證支持

   • 提供第三方檢測報告（如SGS、Intertek），確保符合RoHS、REACH環保要

五、成本優化建議

• 輕量化設計：通過拓?fù)鋬?yōu)化減少托盤材料用量，降低成本10%~15%。

• 可循環方案：采用耐用型導電周轉箱（壽命≥5年），減少一次性包裝消耗。

• 自動化適配：設計標準化托盤尺寸（如600×400mm），兼容自動化包裝線，提升效率。
